TS 4377 - Düşey Delikli Hafif
Tuğlalar
Taşıyıcı sistemi betonarme olan, az veya çok
katlı binaların taşıyıcı sistemlerine üstün
basınç dayanım özelliği ile (Ortalama 80
– 90 Kgf/cm2) katkıda bulunur.
Binanızı her türlü iklim şartlarında hatta uygun
ısı bölgelerinde ek yalıtım malzemesi
kullanmadan, en sağlıklı ve en ekonomik şekilde
sıcak veya soğuk hava şartlarından korur.

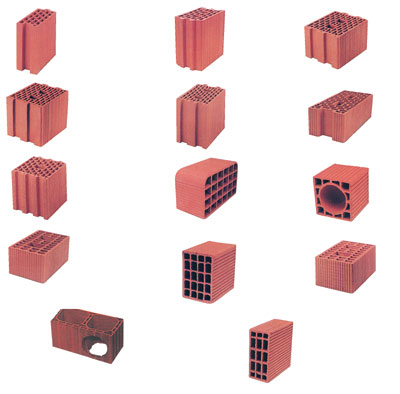

Aşağıda bu ülkemizde en sık kullanılan
W sınıfı ve geçmeli bu tip
tuğlalardan örnekler verilmiştir.
|
BOYUT |
POZ NO |
AĞIRLIK |
YOĞUNLUK |
DAYANIM/Ort. |
Isı Yalıtım Katsayısı
Nor.Harc-TS4916
Harç ile örülmüş |
| 24
x 11,5 x 23,5 |
04.018-i1 |
4,5
KG. |
800
kg/m3 |
72
kgf/cm2 |
0.27-0.21 W/mK |
| 24
x 14,5 x 23,5 |
04.018-i2 |
6
KG. |
800
kg/m3 |
76
kgf/cm2 |
0.27-0.21 W/mK |
| 24
x 17,5 x 23,5 |
04.018-i3 |
7,5
KG. |
800
kg/m3 |
78
kgf/cm2 |
0.27-0.21 W/mK |
| 29
x 19 x 23,5 |
04.018-i4 |
10
KG. |
800
kg/m3 |
87
kgf/cm2 |
0.27-0.21 W/mK |
| 24
x 24 x 23,5 |
04.018-i5 |
10,5 KG. |
800
kg/m3 |
92
kgf/cm2 |
0.27-0.21 W/mK |
| 24
x 30 x 23,5 |
04.018-i6 |
12
KG. |
800
kg/m3 |
84
kgf/cm2 |
0.27-0.21 W/mK |
| 24
x 36,5 x 23,5 |
04.018-i7 |
14
KG. |
800
kg/m3 |
96
kgf/cm2 |
0.27-0.21 W/mK |
|
|
|
|
TS 4563 - Yatay
Delikli Tuğlalar
- Binaların iç ara bölmelerinde yaygın
kullanım.
- Sandviç duvarlarda
iki tuğla arası STROFOR
veya XPS(sert köpük)
levha uygulamalarında, binanıza aşırı
yükler getirmeyen hafif tuğlalar.
|
BOYUT |
TSE TİPİ |
POZ NO |
AĞIRLIK |
YOĞUNLUK |
EĞİLME DAYANIMI |
| 19 x 8,5 x
19 |
3,6 NT -
0,7 - 25 - YDT |
04.018/B |
2 KG. |
600 kg/m3 |
27 Kgf/cm2 |
| 19 x 19 x
13,5 |
5,7 NT -
0,7 - 25 - YDT |
04.018/C |
3 KG. |
600 kg/m3 |
28 Kgf/cm2 |
| 19 x 24 x
13,5 |
7,2 NT -
0,7 - 25 - YDT |
- |
4 KG. |
600 kg/m3 |
28 Kgf/cm2 |
| 19 x 19 x
18,5 |
7,8 NT -
0,7 - 25 - YDT |
- |
5 KG. |
600 kg/m3 |
28 Kgf/cm2 |
| 29 x 19 x
13,5 |
8,7 NT -
0,7 - 25 - YDT |
- |
5,5 KG. |
600 kg/m3 |
28 Kgf/cm2 |
| 39 x 19 x
13,5 |
11,7 NT -
0,7 - 25 - YDT |
- |
6,5 KG. |
600 kg/m3 |
28 Kgf/cm2 |
| 29 x 24 x
18,5 |
15,0 NT -
0,7 - 25 - YDT |
- |
7 KG. |
600 kg/m3 |
28 Kgf/cm2 |
|
|
|
|
TS 705 - Düşey Delikli
Taşıyıcı Tuğlalar
Düşey Delikli Taşıyıcı Tuğlalar (Yığma
Tuğlalar), 2-3 katlı
binalarda, duvarların taşıyıcı olduğu yapı
sistemlerinde kullanılırlar. Yığma Tuğlalar
ile En az Betonarme Taşıyıcı sistemli
binalar kadar sağlam binalar inşa edilir.
Yığma Tuğla Harçlama Detayı
| BOYUT |
POZ NO |
AĞIRLIK |
YOĞUNLUK |
BASINÇ
DAYANIMI |
ADET/M2 |
| 29 x 19 x 13,5 |
04.018/H |
8 KG. |
1200 kg/m3 |
150 Kgf/cm2 |
22 |
| 19 x 9 x 8,5 |
04.018/H |
2 KG. |
1200 kg/m3 |
204 Kgf/cm2 |
55 |
Hafif Tuğlaların Betonarme binalarda
taşıyıcı sisteme yük taşıma konusunda her ne
kadar dolaylı olarak katkısı olsa da
tuğlanın getirmiş olduğu ağırlık yükü,
betonarme sistemlerde yapılan hesaplara
maliyeti arttırıcı unsur olarak girmektedir.
Yığma binalarda ise taşıma görevini tek
başına tuğlalar üstlendiğinden, tuğlanın
kendi ağırlığı ve birbirine kenetlenmiş örme
sistemi üstün mukavemet özelliği sayesinde
bu görevi en iyi şekilde yerine getirmesini
sağlar.
1991 tarihli Bayındırlık Bakanlığı
tebliği uyarınca yığma binalarda sadece
TS705'e uygun tuğlalar kullanılmalıdır.
|
|
|
|
Asmolen Tuğlalar
· Statik Çalışmaya Katılmayan
Asmolen Tuğlalar
- Bina döşemelerinde ideal Isı ve Ses
izolasyonunu sağlayan ürünler.
- Binanız az katlı da çok katlı da olsa
döşeme betonu kalınlıklarına göre
ihtiyacınıza uygun asmoleni seçip
kullanabilirsiniz.
- Asmolen Tuğlalar Statik Yük
Taşımayan dolgu malzemeleridir.
Döşeme betonu için kalıp gereklidir.
| BOYUT |
POZ NO |
AĞIRLIK |
YOĞUNLUK |
ADET/M2 |
EĞİLME
DAYANIMI |
| 20 x 40 x
20 |
04.024/1a |
7 KG. |
500 kg/m3 |
10 |
240 Kgf/cm2 |
| 20 x 40 x
22,5 |
04.024/1b |
9,5 KG. |
500 kg/m3 |
10 |
240 Kgf/cm2 |
| 20 x 40 x
25 |
04.024/1c |
10 KG. |
500 kg/m3 |
10 |
240 Kgf/cm2 |
| 20 x 40 x
27,5 |
04.024/1d |
11 KG. |
500 kg/m3 |
10 |
240 Kgf/cm2 |
| 20 x 40 x
30 |
04.024/1e |
11,5 KG. |
500 kg/m3 |
10 |
240 Kgf/cm2 |
| 20 x 40 x
32,5 |
04.024/1f |
12 KG. |
500 kg/m3 |
10 |
240 Kgf/cm2 |
· APDK Asmolenler
16-12 lik APDK Asmolen dizilişi..
Asmolen APDK Tuğlalar TS-1260
- Asmolen döşeme sisteminde kullanılan
döşeme kalıplarından kurtulmak için,
"Asmolen Prefabrik Döşeme Kirişleri"ni
kullanabilirsiniz.
- Prefabrik kirişler satıcı firmalar
tarafından projenizdeki ölçülere göre
kesilerek inşaat mahalline gönderilir.
Kirişlerin arasında döşeme kalınlığına bağlı
olarak değişen ölçülerde APDK Asmolen
Tuğlaları kullanılır.
| BOYUT |
POZ NO |
AĞIRLIK |
YOĞUNLUK |
ADET/M2 |
EĞİLME
DAYANIMI |
| 20 x
12 x 53 |
04.024/2a |
7,5 KG. |
500 kg/m3 |
8 |
250 Kgf/cm2 |
| 20 x
16 x 53 |
04.024/2b |
8 KG. |
500 kg/m3 |
8 |
250 Kgf/cm2 |
| 20 x
20 x 53 |
04.024/2c |
9,5 KG. |
500 kg/m3 |
8 |
250 Kgf/cm2 |
| 20 x
25 x 53 |
04.024/2d |
11,5 KG. |
500 kg/m3 |
8 |
250 Kgf/cm2 |
| 20 x
30 x 53 |
04.024/2e |
14 KG. |
500 kg/m3 |
8 |
250 Kgf/cm2 |
| 20 x
12 x 33 |
04.024/2f |
4,5 KG. |
500 kg/m3 |
14 |
250 Kgf/cm2 |
| 20 x
16 x 33 |
04.024/2g |
6 KG. |
500 kg/m3 |
14 |
250 Kgf/cm2 |
| 20 x
25 x 33 |
04.024/2h |
8 KG. |
500 kg/m3 |
14 |
250 Kgf/cm2 |
· Avantajlar
- Katlar arası ısı ve ses yalıtımı
- Sağlam ve hafif
- Ekonomik
- Kalıpsız Kullanım
|
|
|
|
